VR大果粒不再，11K 2250PPI OLED即将诞生

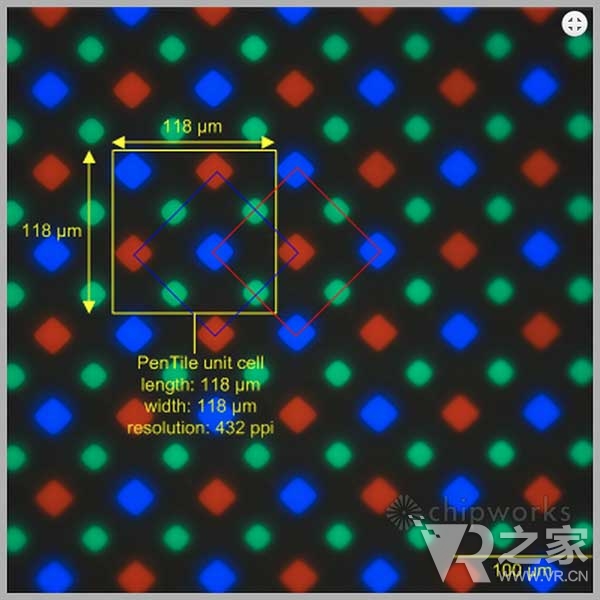

设备的这些缺点受制于显示屏技术的发展，要获得优秀的体验的一大关键就是拥有超高像素密度的显示屏，这样才不至于在大视场角的情况下出现大量像素点。有研究表明如果想要让VR体验也能看不出像素点，也就是达到‘视网膜’的级别，那么我们需要至少2000PPI的显示屏。

在2016年SID大会上，宣布他们专为VR应用开发出了806PPI的AMOLED显示屏。这相比于目前的OLED屏来说是一个巨大的进步，但其距离2000PPI的目标仍然非常遥远。

而实际上，2015年7月份的时候，SDC宣布他们准备开发一款2250PPI，分辨率达到11K的OLED显示屏。三星在这个项目上与13家公司进行合作，他们将在2018年制作出第一款原型产品。最近，Sunic公司公布了一个能够制作出11k分辨率2250PPI的AMOLED显示屏方案，从这些宣言看，Sunic公司很有可能就是三星在这个计划中的合作伙伴之一。

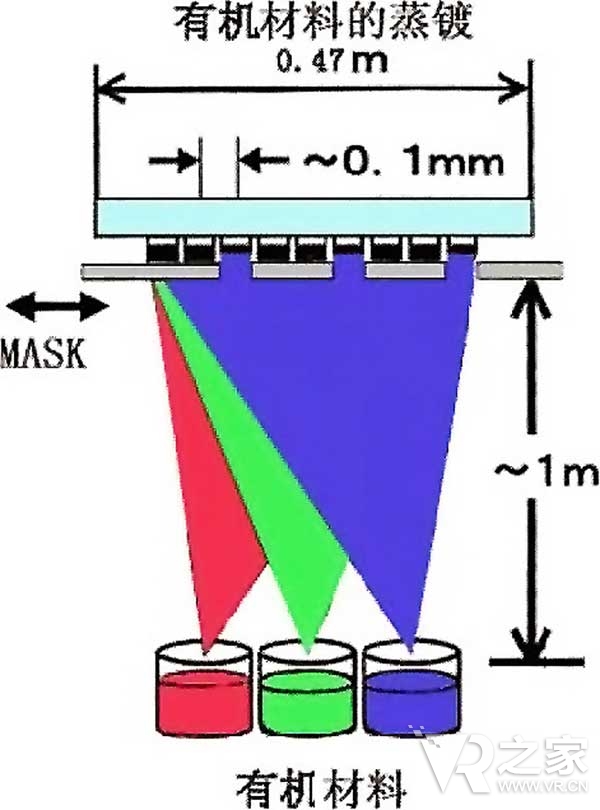

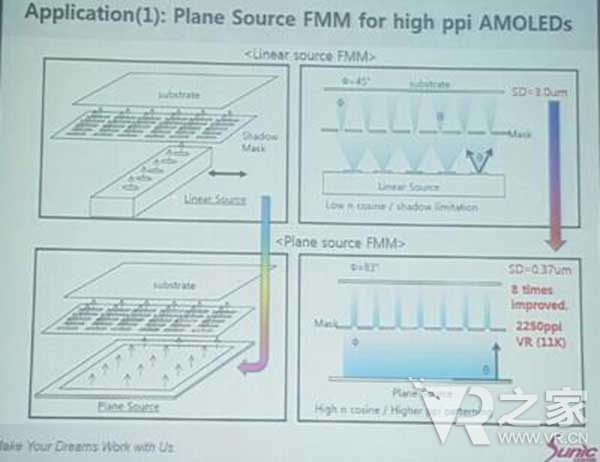

Sunic公司的这项技术采用了一种叫做精细金属掩膜蒸镀（Fine Metal Mask Evaporation）的方法，它使用一种平面辐射源来蒸镀OLED材料，而目前在OLED屏幕制造过程中使用的一般是线性辐射源。平面源技术会首先把OLED材料沉积到金属板上，然后依靠热量将它们蒸发到面板上。通过制造出非常薄，像素密度超高的精细金属掩膜，他们就可以获得超高分辨率的OLED显示屏。

这项技术的另一个优点就是它还能用来制造分辨率较高（200PPI）的大型OLED显示屏。当然，就目前而言，他们主要还是用它来制造超高密度的小型面板。
